英语
中文
2023年6月6日
阅读更多

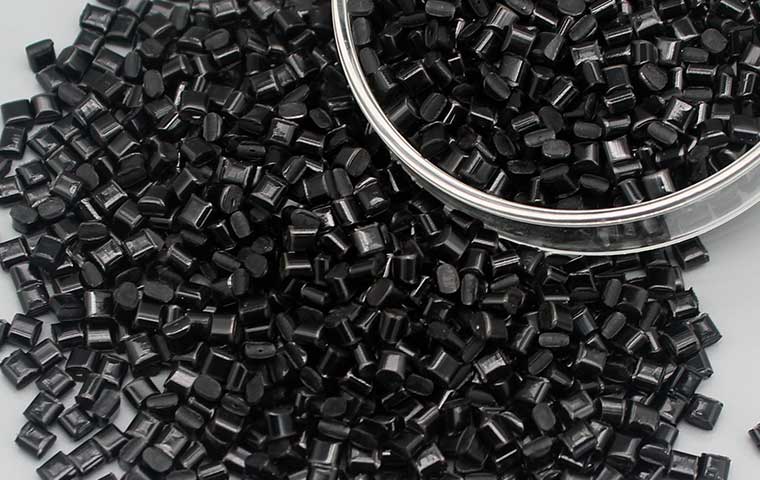

PC-ABS融合了两种材料PC和ABS。如果只是混合然后直接注射,效果很差,就会发生分层。电脑的优点是刚性和韧性,但缺点是应力开裂和高粘度。ABS的优点是良好的流动性,但是表面硬度较低。混合PC-ABS材料保留了优势。PC-ABS具有较高的表面硬度,较高的刚性和韧性,较高的抗应力开裂。PC和ABS材料的力学性能介于两者之间。
PC / ABS A开云体育官网登录平台下载nmei公司已通过SGS实验室测试,及其耐油性可以满足10 k倍的要求厨房电器的开启和关闭而不开裂。
物理性质
灰 |
(1 ISO3451/1 15.0%) |
条件 |
600°C * 2 h |
密度 |
(1250公斤/立方米1 ISO1183) |
条件 |
23°C |
收缩平行流 |
1 ISO294-4 (0.5 -0.7%) |
收缩垂直流 |
(我ISO294-4 0.7 - -1.1%) |
机械性能
抗拉强度(125.0 mpa 1 ISO527) 条件 |
5毫米/分钟 |
我ISO527断裂拉伸应变(2.5%) 条件 |
1.0 j |
我ISO527切口冲击强度(125 0 mpa) 条件 |
2毫米/分钟 |
抗弯强度(190 mpa 1 iso178) 条件 |
2毫米/分钟 |
弯曲模量(5700 MPa我ISO178) 条件 |
5毫米/分钟 |
热性能
熔点 |
(我ISO11357 220°C) |
热变形温度 |
(175 * C我ISO75) |
条件 |
1.8 mpa |
可燃性类 |
(HB 1 ul94) |
条件 |
毫米 |
注塑条件
干燥温度 |
130°C |
干燥时间 |
3 h |
缸温度 |
240 - 260°C |
喷嘴温度 |
240 - 260 * C |
模具温度 |
80 * C |
