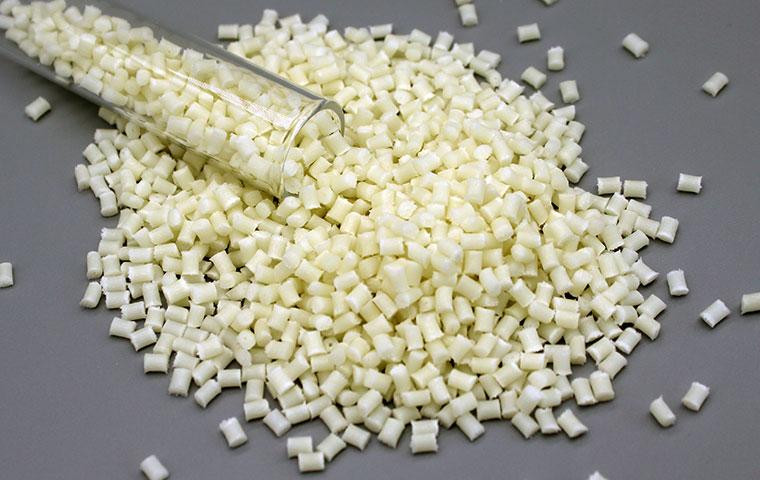

无卤阻燃尼龙PA66颗粒是一种以新型材料(磷和氮)为阻燃元素的聚酰胺材料。玻璃纤维含量为30%。具有以下特点:
▲机械强度高,韧性好
▲优异的抗疲劳性能
▲高软化点
无卤阻燃PA66材料热变形温度高,其热变形温度达到250度以上
▲耐磨
▲耐腐蚀
▲无卤防火PA66具有优异的电气性能
▲轻量级
PA66 GF 30卤化FR的主要优点是,PA66 FR可以保持阻燃产品原有的物理化学性能。开云体育总入球因此,尼龙材料pa66 gf30被广泛应用于以下许多行业。
电子学领域:一系列插槽和开关
家用电器-自动炒锅内部结构件(锅、新件)
生活用品结构件——家具连接铰链
工业产品结构件-发动机开云体育总入球冷却风扇
树脂挤出工艺描述
树脂和助剂通过高速搅拌均匀地输送到原料给料机。由给料机控制流量,混合后的物料供应到挤出机(特殊物料可单独供应)。该材料在挤出机中经过高温塑化和揉开云体育体育赛事捏,挤压成树脂条。最后,将其冷却、切丁、筛分和干燥,制成大小均匀的颗粒。
物理性质
灰 |
(30.0% 1 iso3451/1) |
条件 |
600°C * 2 h |
密度 |
(1530Kg/m3 1 ISO1183) |
条件 |
23°C |
平行流动 |
(0.2- 0.5% 1 iso294-4) |
垂直流动 |
(0.6-0.9% I iso294-4) |
机械性能
抗拉强度(185.0MPa 1 ISO527) 条件 |
5毫米/分钟 |
断裂拉伸应变(2.9% I ISO527) 条件 |
5毫米/分钟 |
缺口冲击强度(9.8KJ/m2 I ISO527) 条件 |
1.0 j |
抗弯强度(265MPa 1ISO178) 条件 |
2毫米/分钟 |
弯曲模量(8719 MPa I ISO178) 条件 |
2毫米/分钟 |
热性能
熔点 |
(260°c I iso11357) |
热变形温度 |
(248* c I iso75) |
条件 |
1.8 mpa |
可燃性类 |
(HB 1 ul94) |
条件 |
1.6毫米 |
注射成型条件
干燥温度 |
130°C |
干燥时间 |
3 h |
缸温度 |
280 - 300°C |
喷嘴温度 |
280 - 300 * C |
模具温度 |
80 - 100 * C |
*成型条件仅供参考,请根据实际情况进行调整!
