2023年6月6日
阅读更多

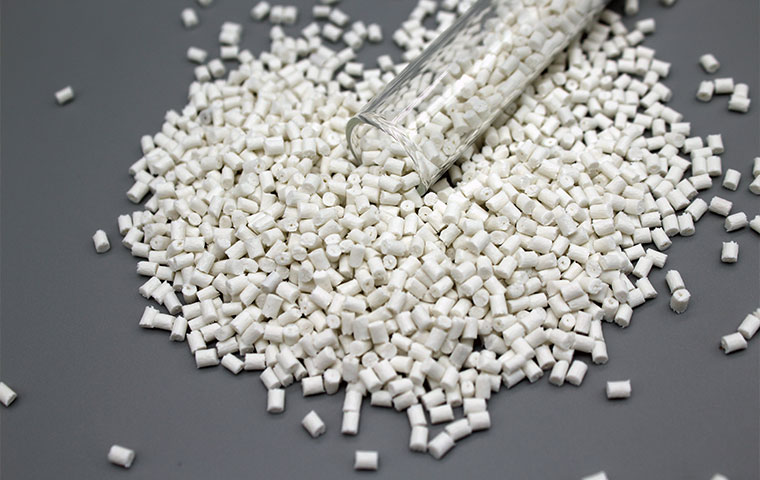

乙烯- GF15 15%玻璃纤维增强,聚酰胺6树脂注塑。乙烯塑料开云体育体育赛事材料的缺点是容易吸收的水,影响尺寸稳定性和电特性在一定程度上。玻璃纤维含量高可以减少成型收缩,提高尺寸稳定性。乙烯- GF15%可以增加乙烯的成型收缩率0.5 - -0.8%
尼龙6 + GF15%适合散热二进制文件,轮盖,冷却液壶,蓄电池壳的汽车零部件和割草机住房的硬件设备。
前混合。尼龙6和尼龙6 / GF干130 * C tor 3欣真空干燥箱去除大部分的胸部丰满的吸收。
物理性质
灰 | (1 ISO3451/1 15.0%) |
条件 | 600°C * 2 h |
密度 | (1250公斤/立方米1 ISO1183) |
条件 | 23°C |
收缩平行流 | 1 ISO294-4 (0.5 -0.7%) |
收缩垂直流 | (我ISO294-4 0.7 - -1.1%) |
机械性能
抗拉强度(125.0 mpa 1 ISO527) 条件 |
5毫米/分钟 |
拉伸应变破坏时我ISO527 (2.5%) 条件 |
1.0 j |
缺口冲击强度(125 0我ISO527 mpa) 条件 |
2毫米/分钟 |
抗弯强度(190 mpa 1 iso178) 条件 |
2毫米/分钟 |
弯曲模量(我ISO178 5700 MPa) 条件 |
5毫米/分钟 |
热性能
熔点 | (我ISO11357 220°C) |
热变形温度 | (175 * C我ISO75) |
条件 | 1.8 mpa |
可燃性类 | (HB 1 ul94) |
条件 | 毫米 |
注塑条件
干燥温度 | 130°C |
干燥时间 | 3 h |
缸温度 | 240 - 260°C |
喷嘴温度 | 240 - 260 * C |
模具温度 | 80 * C |
*成型条件仅供参考,请根据实际情况做出调整!
